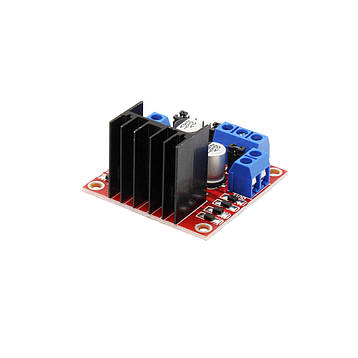

Модуль драйвера крокового двигуна L298N

Драйвер L298N

L298N - це один з найбільш простих драйверів для управління двома двигунами постійного струму або одним кроковим. Контролювати швидкість і напрямок двигуна дозволяє наявність двох H-мостів (H-Bridge). Особливістю даної моделі є наявність перемички "5V enable", яка служить для вибору джерела живлення чіпа (модуль оснащений стабілізатором живлення 78M05, він конвертує вхідна напруга до +5В, але при вхідній напрузі вище 12В - стабілізатор буде сильно грітися, тому, при використанні моторів з напругою не вище 12В необхідно зняти перемичку "5V enable" та подати на вхід "+5V power" живлення 5В. При використанні моторів з живленням 12В і нижче, перемичку потрібно одягнути).

Дана модель може керувати кроковими двигунами тільки з напругою від 5 до 35 Ст. Для керування швидкістю двигуна постійного струму використовується метод PWM (Широко-імпульсної модуляції).

Якщо ви хочете керувати двома двигунами, необхідно переконатися, що в них витримана однакова полярність при підключенні. Інакше, при завданні руху, наприклад, за годинниковою стрілкою, один з них буде обертатися в протилежному напрямку.

Технічні характеристики:

Напруга живлення драйвера: 5 ~ 35 В

Робочий струм драйвера: 2 А на кожен канал

Споживаний струм логічної частини: 0 ~ 36 mA

Напруга живлення логічної системи: 5

Максимальне споживання енергії: 25 Вт

Робоча температура навколишнього середовища: -25°C...+130°C

Вага: 26 г
