Введення в продукт
HLK-LD6002 — це модуль радіолокаційного датчика, розроблений на основі чипа ADT6101P, одночипова інтегрована система радіочастотного приймача 57~64 ГГц, мікросмугова антена 2T2R PCB, флешпам'ять 1 МБ, блок обробки радіолокаційного сигналу, ядро ARM ® Cortex® -M3. Цей модуль ґрунтується на механізмі радара FMCW для виявлення відбитого від поверхні радарного еха людського тіла, у поєднанні з алгоритмом оброблення радіолокаційного сигналу для реалізації єдиного вимірювання частоти дихання в реальному часі.
Характеристики продукту
-
Виявлення радарів на основі сигналу FMCW
-
Немає контактного сприйняття людського дихання і частоти серцевих скорочень
-
Максимальна відстань виявлення частоти серцевих скорочень людини становить 1,5 м.
-
Універсальний інтерфейс UART, що забезпечує протокол зв'язку
-
Резервуйте кілька груп портів введення-виведення й кілька інтерфейсів зв'язку для підтримки клієнтів
вторинний розвиток, підходить для декількох сценаріїв
-
Маленький розмір, усього 25 * 31,5 мм, підтримує з'єднання голчастих рядів
-
Не схильний до впливу температури, вологості, шуму, повітряного потоку, пилу, світла та інших чинників довкілля.
Програми
-
Програми для розумного дому
Згідно з вимірюванням частоти дихальних серцевих скорочень, для досягнення домашнього розширення прав і можливостей
-
Контроль за здоров'ям
Дані про частоту дихання й серцевих скорочень відстежуються в режимі реального часу.
-
Мудрості здоров'я
Моніторинг серцевого ритму в літніх людей, ненормальне дихання, негайно повідомте в поліцію
Технічні характеристики
① Функціональні параметри
| Параметри | Мін. | Тип | Макс | Одиниця |
| Виявлення дихання та серцебиття відстань (грудна порожнина) | 0.4 | 1.5 | м | |
| Точність вимірювання дихання | 90 | % | ||
| Діапазон числа дихальних вимірювання | 9 | 48 | ударів за хвилину | |
| Точність вимірювання карбіду | 90 | % | ||
| Діапазон числа ударів серця вимірювання | 60 | 150 | ударів за хвилину | |
| Оновити час | 50 | РС | ||
| Встановити час виявлення | 1 | Мін. | ||
| Максимальна кількість тестів | 1 |
② Електричні характеристики
| Експлуатаційний параметр | Мін. | Тип | Макс | Одиниця |
| Робоча напруга (VCC) | 3.1 | 3.3 | 3.5 | В |
| Робочий струм (ICC) | 600 | мА | ||
| Робоча температура (ВЕРХНЯ) | -20 | 85 | ℃ | |
| Температура зберігання (TST) | -40 | 85 | ℃ |
③ Характеристики радиочастот
| Експлуатаційний параметр | Мін. | Тип | Макс | Одиниця |
| Частота обслуговування | 58 | 62 | ГГц | |
| ЕїМ | 12 | дБм | ||
| Коефіцієнт посилення антени | 4 | дБм | ||
| Горизонтальний промінь (-3 дБ) | -60 | +60 | / | |
| Вертикальний промінь (-3 дБ)/ | -60 | +60 | / |

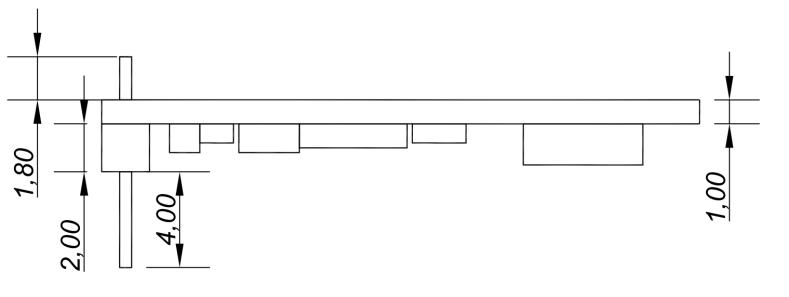

Опис обладнання

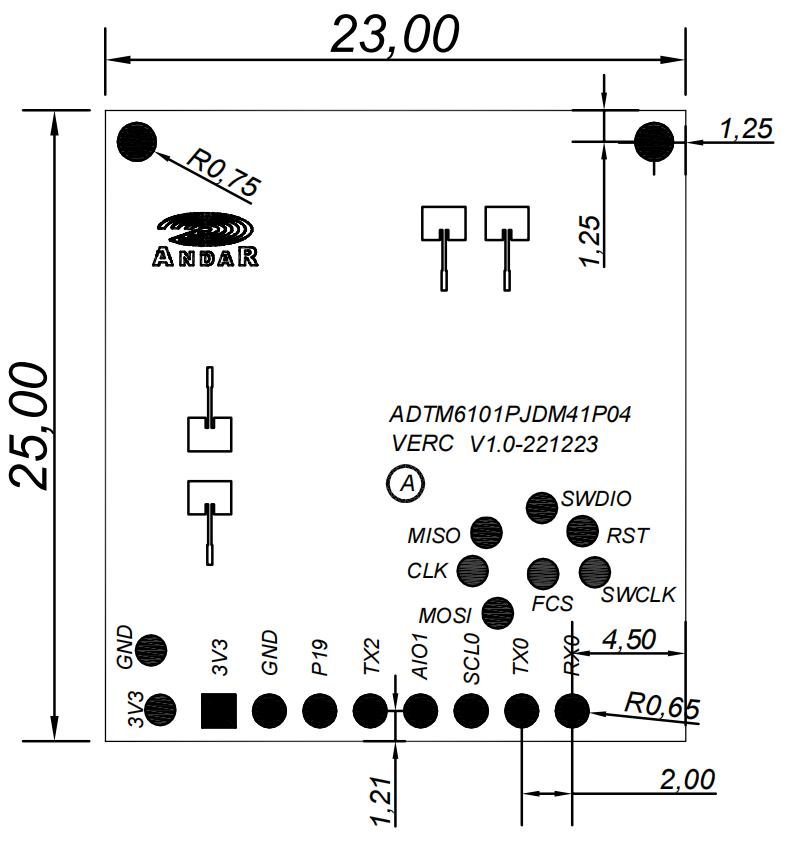

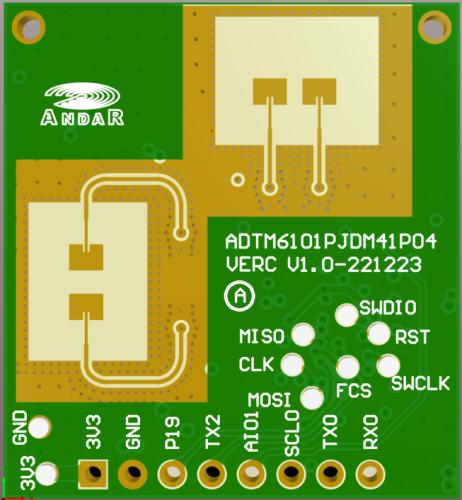

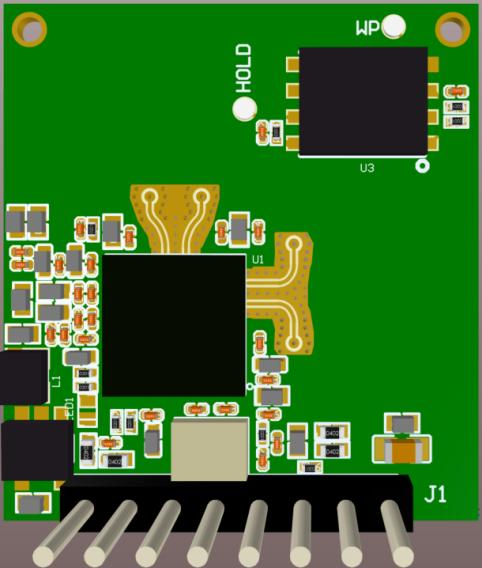

Вид зверху Вид ззаду
Визначення пінкоду
| Номер замовлення штифта | Ім'я пінкоду | Опис | Замітки |
| 1 | 3V3 | ВХОД ПІТАННЯ 3,3 В | |
| 2 | Земля | Земля | |
| 3 | П19 | GPIO19 | Завантажувач 1 |
| 4 | TX2 | GPIO20 | |
| 5 | АІО1 | Аналогове введення-виведення | |
| 6 | SCL0 | GPIO07 | |
| 7 | TX0 | Під'єднаний до зовнішнього послідовного порту TX | |
| 8 | РХ0 | Під'єднаний до зовнішнього послідовного порту RX |
